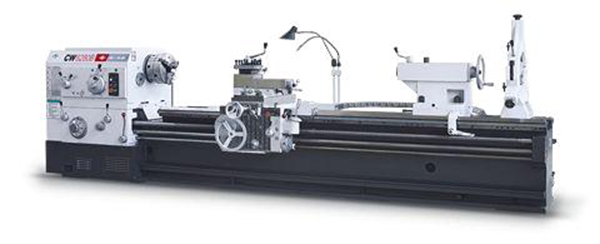

CW系列普通卧式车床

项目

单位

CW6163B/C

CW6193B/C

CW6180B/C

CW61110B/C

CW6263B/C

CW6293B/C

CW6280B/C

CW62110B/C

床身上最大回转直径

mm

630

930

800

1100

刀架上最大回转直径

mm

350

650

480

800

最大工件长度

mm

750,1000,1500,2000,

3000,4000,5000,7000

1000,1500,2000,3000,

4000,5000-14000

马鞍槽内最大回转直径/有效宽度

mm

800/300

1100/300

1000/310

1300/310

主轴通孔直径和轴头型式

104、C11(B系列国内)    104、D11(B系列出国)、

                   130、D11(C系列)

主轴孔前端锥体和顶尖锥度

120(B系列)    140(C系列) 莫氏5#

主轴转速级数和范围

r/min

18种7.5-1000

(B系列)

18种 8.5-800

(C系列)

18种6-800

(B系列)

18种8.5-800

(C系列)

18种5.4-720

18种

4.8-640

纵向进给量级数

和范围

mm/r

64种0.05-24.3

64种

0.05-24.3

64种0.06-24.3

64种0.05-24.3

范围1:1

mm/r

0.1-1.52

范围16:1

mm/r

1.6-24.3

用交换齿轮微量进给范围

mm/r

0.05-0.912

0.06-0.912

0.05-0.76

横向进给量与纵进给量的比率

1/2

床鞍快移速度

mm/min

4000

机床丝杠螺距

12(公制); 1/2"(英制)

公制螺纹种数、范围

mm

50种 1-240(另有14种非标螺纹)

英制螺纹种数、范围

t.p.i

26种 14-1

模数螺纹种数、范围

mm

53种 0.5-120

径节螺纹种数、范围

D.p

24种 28-1

下刀架最大横向行程

mm

420

500

500

500

上刀架最大行程

mm

200

200

200

200

尾座套筒行程

mm

250

250

250

250

尾座套筒锥度

莫氏5#

莫氏5#

莫氏5#

莫氏5#

床身导轨宽度及淬火硬度

mm

550 RC52

550 RC52

600 RC52

600 RC52

主电机功率

kw

11

11

11or15

11or15

快速电机功率

kw

1.1

1.1

1.1

1.1

冷却泵电机功率

w

120

120

120

120

最大承重

kg

2000

2000

2000

2000

项目

单位

CW61100B/

CW61125B

CW61100D/

CW61125D

CW61160

CW61200

床身上工件最大回转直径

mm

1000/1250

1000/1250

1600

2000

最大工件长度

mm

1500、3000、5000-15000

3000、5000、8000-16000

刀架上工件最大回转直径

mm

610/865

610/865

1200

1580

主轴通孔直径和轴头型式

mm

130，A215

主轴孔前端锥度

公制140

主轴转速种数

正转

21种

主轴转速种数

反转

12种

主轴转速范围

正转

r/min

3.15-315

2-200

主轴转速范围

反转

r/min

3.5-278

2.24-178

主轴每转刀架进给量范围

56种

56种

56种

56种

纵向

mm

0.1-12

0.1-12

0.1-12

0.1-12

横向

mm

0.05-6

0.05-6

0.05-6

0.05-6

上刀架

mm

0.025-3

0.025-3

0.025-3

0.025-3

公制螺纹螺距种数、范围

mm

44种 1-120

44种 1-120

44种 1-120

44种 1-120

英制螺纹种数、

范围

t.p.i

31种 24-1/4t.p.i

31种 24-1/4t.p.i

31种 24-1/4t.p.i

31种 24-1/4t.p.i

模数螺纹种数、

范围

mm

45种

0.5-60

45种

0.5-60

45种

0.5-60

45种

0.5-60

径节螺纹种数、

范围

D.p

38种 1/2-56DP

38种 1/2-56DP

38种 1/2-56DP

38种

1/2-56DP

床鞍最大行程

mm

最大工件长度减50

最大工件长度减200

下刀架最大横向行程

mm

520/630

960

1010

中刀架最大行程

mm

300

上刀架最大行程

mm

300

200

刀架快速移动速度

纵向

mm/min

3740

3740

3740

3740

刀架快速移动速度

横向

mm/min

1870

1870

1870

1870

中刀架

mm/min

935

935

935

935

尾座套筒直径

mm

160

180

180

180

尾座套筒最大行程

mm

300

300

300

300

尾座套筒锥度

莫氏6#

公制80

公制80

公制80

主电机功率

kw

22

22

22

22

机床外形尺寸

长

mm

最大工件长度加3100

最大工件长度加3400

宽

mm

2150

2150

2320

2410

高

mm

1700/1825

17001825

2600

2770

床身导轨宽度

mm

755

755

1100

1100

最大扭矩

KN.m

12.85

12.85

12.85

12.85

最大承重

kg

6000

10000

12000

12000
