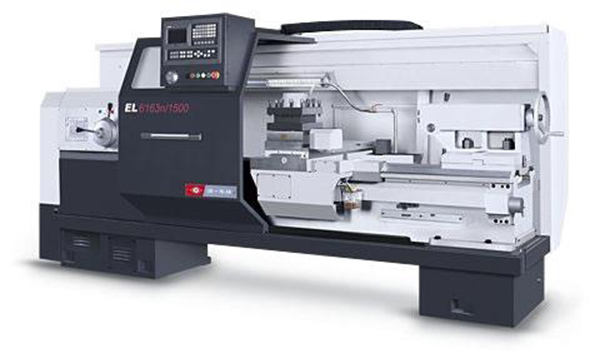

EL系列数控车床
2012-11-26
本系列数控车床可进行机械零件的粗、精加工，结构可靠，操作方便，经济实用，控制系统功能齐全，可靠性高。适合轴类、盘类零件的内外圆柱表面、锥面、螺纹、钻孔、绞孔及曲线回转体等零件进行高效、大批量的车削加工。
EL系列主要规格参数
|
项目 |
单位 |
规格 |
|
床身上最大回转直径 |
mm |
Φ400 |
|
最大工件长度（二顶尖间距离） |
mm |
1000 |
|
最大车削长度(最大加工长度) |
mm |
920 |
|
最大车削直径 |
mm |
400 |
|
滑板上最大回转直径 |
mm |
210 |
|
主轴端部形式及代号 |
- |
A16 |
|
主轴通孔直径及前端锥孔锥度 |
mm |
Φ52 莫氏6号 |
|
主轴转速范围及级数 |
r/min |
21-1600 12级 |
|
主电机功率 |
KW |
7.5 |
|
中心高(距地面) |
mm |
1085 |
|
X、Z轴行程 |
mm |
210、920 |
|
X、Z轴快移速度 |
m/min |
5、6 |
|
刀架形式 |
- |
立式四工位电动刀架 |
|
刀方尺寸 |
mm |
25×25 |
|
尾座套筒直径及尾套筒行程 |
mm |
Φ75 、 150 |
|
尾座套筒锥孔锥度 |
- |
莫氏5号 |
|
X/Z轴定位精度 |
mm |
0.03/0.05 |
|
X/Z轴重复定位精度 |
mm |
0.012/0.025 |
|
X、Z轴最小设定单位 |
mm |
0.001 |
|
加工精度及工件表面粗糙度 |
- |
IT7 、 Ra1.6（μm） |
|
机床重量 |
kg |
2100 |
|
机床轮廓尺寸（长×宽×高） |
mm |
2650×1450×1600 |
