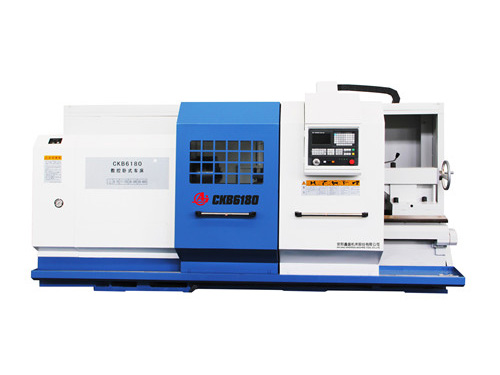

CKB/CKBJ系列数控车床
2012-12-17
产品介绍：
本系列为经济实用型数控车床系列。结构成熟、性能稳定、质量上乘、编程容易、操作简单，适用于各种形状复杂的轴、套、盘类零件的内外表面、圆锥面、圆弧面、各种螺纹甚至孔的钻、扩、铰序等车削加工，尤其适用于多品种、中小批量零件的轮番加工。该系列车床万能性高、效率高、废品率低、一致性好，因而广泛用于各行各业诸如汽车、石油、军工等的机械加工。 CKB系列通过变频及液压四档自动转换，主轴可实现全程分段无级调速；CKBJ系列通过手动变挡，实现18级转速。
|
项目 |
单位 |
CKB/CKBP/CKBJ6180 |
CKB/CKBP/CKBJ61100 |
|
加工范围 Capacities |
|
|
|
|
床身最大回转直径 |
mm |
800 |
1000 |
|
最大切削直径 |
mm |
480 |
680 |
|
最大工件长度 |
mm |
1000 1500 2000 3000 4000 5000 6000 |
|
|
最大切削长度 |
mm |
850 1350 1850 2850 3850 4850 5850 |
|
|
床身导轨宽度 |
mm |
600 |
|
|
主轴 Spindle |
|
|
|
|
主轴端部代号 |
mm |
C11(标配)/C15(选配) |
|
|
主轴通孔直径 |
mm |
100(标配)/140(选配) |
|
|
主轴前端锥孔 |
|
1:20/120(标配) 1:20/150(选配) |
|
|
主轴转速范围 |
r/min |
CKB/CKBP系列8~800,CKBJ系列6~750 |
|
|
主轴转速种数 |
|
|
|
|
主轴中心高 |
mm |
400 |
500 |
|
卡盘 |
mm |
400 |
|
|
进给 Feed |
|
|
|
|
X/Z向最小进给量 |
mm |
0.001/0.001 |
|
|
X/Z向快速移动 |
mm/min |
4000/5000 |
|
|
横向最大行程 |
mm |
420 |
|
|
刀架 Turret |
|
|
|
|
刀架工位数 |
|
V4(可选配V6/H6/H8刀架) |
|
|
刀架转位时间 |
s |
2.4 |
|
|
重复定位精度 |
mm |
0.008 |
|
|
刀杆截面 |
mm |
40X40 |
|
|
尾座 Tailstock |
|
|
|
|
尾座套筒直径 |
mm |
100 |
|
|
尾座套筒行程 |
mm |
250 |
|
|
尾座套筒锥度 |
|
Morse6(选配旋转尾座时为Morse5) |
|
|
其他 Others |
|
|
|
|
工件精度 |
|
IT6 |
|
|
工件表面粗糙度 |
μm |
Ra1.6 |
|
|
主电机功率 |
kw |
15 |
|
|
机床质量 |
kg |
4800 5300 5600 6000 6800 7600 8250 |
|
|
机床长度 |
mm |
3605 4105 4645 5600 6430 7600 8485 |
|
|
机床宽度 |
mm |
2219 |
|
|
机床高度 |
mm |
1830/2010 |
|
|
系统配置 |
|
发那科0i-mate/广数980TD（另外可以选配） |
|
