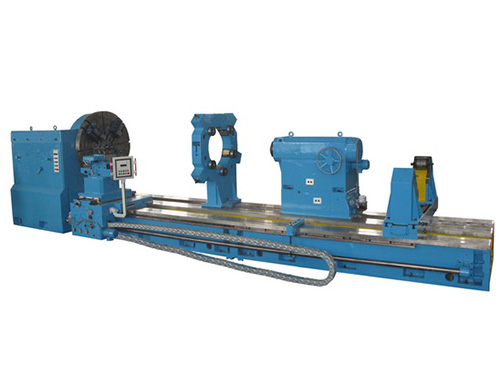

重型数控卧式车床
2012-12-17
产品介绍：
本机床为承重32吨的万能型通用车床，适用于高速钢和硬质合金钢刀具对不同材质的轴类零件，圆筒形和盘状零件，进行车削外圆、端面、切槽、切断、镗孔，车镗内外锥体，并可利用上刀架（通过挂轮）车削长度短于600毫米的各种螺纹。
本机床床身为整体式箱形三条矩形导轨结构,采用高标铸铁(HT300)一次成型铸造，经过二次时效处理,稳定性能好；导轨面宽(1600mm) ,刚性好，抗振能力强；由进口导轨磨床进行精密磨削，保证了长寿命、高精度和良好的保持性。
机床主传动机构由75KW直流电动机拖动，采用调磁调压混合调速方式总调速比为1：22.2机构调速级数为三级，机械电气综合调速比为1:200，从而使主轴获得0.8～160r/min的无级调速范围。进给系统通过光杠与主传动相联接，使进给直接与主轴转速相关，进给量选择方便。
|
项目 |
单位 |
C61160 |
C61200 |
C61250 |
|
床身上最大回转直径 |
mm |
1600 |
2000 |
2500 |
|
最大切削直径 |
mm |
1250 |
1600 |
2200 |
|
最大工件长度 |
mm |
3000~20000（根据用户需要） |
||
|
花盘最大扭矩 |
kg.m |
8000 |
|
|
|
床身导轨形式 |
|
三导轨 |
|
|
|
床身导轨宽度 |
mm |
1600 |
|
|
|
最大切削力 |
kg |
16000 |
|
|
|
顶尖间最大工件重量 |
t |
32 |
|
|
|
主轴 Spindle |
|
|
|
|
|
主轴锥孔尺寸 |
|
75° |
|
|
|
花盘直径 |
mm |
1600/1800/2000（选配） |
||
|
主轴转速范围 |
r/min |
0.8~160 |
|
|
|
主轴转速级数 |
|
无极 |
|
|
|
进给 Feed motion |
|
|
|
|
|
进给量级数 |
|
18级 |
|
|
|
纵进给量范围 |
mm |
0.125~48 |
|
|
|
横进给和上刀架进给量范围 |
|
0.063~24 |
|
|
|
公制螺纹(螺距) |
mm |
2~40 |
|
|
|
英制螺纹(扣/寸) |
mm |
1~14 |
|
|
|
蜗杆螺纹(模数) |
mm |
1.5~20 |
|
|
|
刀架 Tool post |
|
|
|
|
|
横刀架最大行程 |
mm |
725/725/800 |
||
|
上刀架最大行程 |
mm |
600 |
|
|
|
刀杆截面 |
mm |
70 |
|
|
|
尾座 Tailstock |
|
|
|
|
|
尾座套筒直径 |
mm |
300 |
|
|
|
尾座套筒行程 |
mm |
300 |
|
|
|
尾座套筒锥孔 |
mm |
100（1:7） |
||
|
快速移动速度 |
mm/min |
3000 |
|
|
|
套筒快移速度 |
mm/min |
664 |
|
|
|
其他 Others |
|
|
|
|
|
主电机功率 |
kw |
75 |
|
|
|
机床长度 |
mm |
13577~21577 |
||
|
机床宽度 |
mm |
2479/2479/2515 |
||
|
机床高度 |
mm |
2280/2580/2655 |
||
