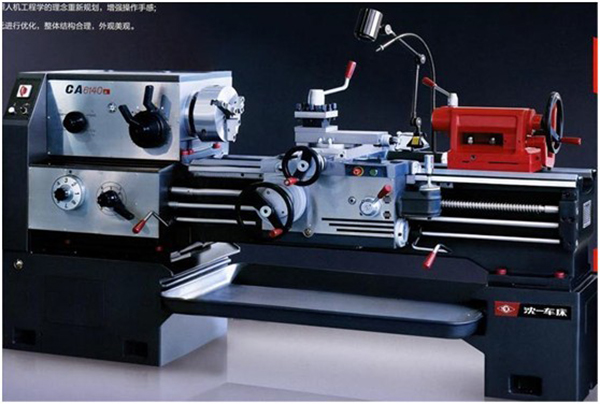

CA系列普通车床

CA6140A、CA6240A、CA6150A、CA6250A、CA6161A、CA6261A

CA6140B/A、CA6240B/A、CA6150B/A、CA6250B/A、CA6161B/A、CA6261B/A

CA6150C、CA6250C、CA6161C、CA6261C、CA6266C

CA系列产品，以“A”型号为基型，派生出几种变形产品。

床身宽于一般车床，具有较高的刚度，导轨面经中类淬火，经久耐磨。

机床操作灵便集中，溜板设有快移机构。采用单手柄形象化操作，宜人性好。

机床结构刚度与传动刚度均高于一般车床，功率利用率高，适于强力高速切削。主轴孔径大，可选用附件齐全。

CA系列主要规格参数

项目			单位	CA6140A	CA6240A	CA6150A	CA6250A	CA6161A	CA6261A
床身上最大工件回转直径			mm	400		500		610
刀架上最大工件回转直径			mm	210		300		370
马鞍内回转直径×有效宽度			mm	-	630×210	-	720×210	-	830×210
最大工件长度/最大车削长度			mm	750/650; 1000/900; 1500/1400; 2000/1900
床身宽度、硬度			mm	400,Rc52
刀杆截面尺寸			mm	25×25
主轴	主轴转速范围（级数）	正转	r/min	11-1600（24）
		反转	r/min	14-1580（12）
	主轴内孔及主轴头型式		mm	52 A6
	前主轴孔锥度		No.	莫氏6#
进给	主轴每转纵向进给（64）种	标准	mm/r	0.08-1.59
		小进给	mm/r	0.028-0.054
		加大进给	mm/r	1.71-6.33
	主轴每转横向进给（64）种	标准	mm/r	0.04-0.7
		小进给	mm/r	0.014-0.02
		加大进给	mm/r	0.86-3.16
刀架	刀架横向行程		mm	320				420
	小刀架移动行程		mm	140
	刀架转盘回转角度		°	±90
	刀架快移速度	纵向	m/min	4
		横向	m/min	2
尾座	尾座主轴直径/行程/主轴孔锥度		-	75mm/150mm/莫氏5＃
加工螺纹范围	公制螺纹范围	44种	mm	1-192
	英制螺纹范围	21种	t.p.i	2-24
	模数螺纹范围	39种	mm	0.25-48
	径节螺纹范围	37种	D.p	1-96
主电机功率			kw	7.5
主机净重		750mm	kg	1990		2060		2180
		1000mm	kg	2070		2140		2260
		1500mm	kg	2220		2290		2437
		2000mm	kg	2570		2640		2787
机床外形尺寸 （长×宽×高）		750mm	mm	2418×1000×1267		2418×1037×1312		2418×1130×1367
		1000mm	mm	2668×1000×1267		2668×1037×1312		2668×1130×1367
		1500mm	mm	3168×1000×1267		3168×1037×1312		3168×1130×1367
		2000mm	mm	3668×1000×1267		3668×1037×1312		3668×1130×1367



项目			单位	CA6140B/A	CA6240B/A	CA6150B/A	CA6250B/A	CA6161B/A	CA6261B/A
床身上最大工件回转直径			mm	400		500		610
刀架上最大工件回转直径			mm	210		300		370
马鞍内回转直径×有效宽度			mm	-	630×210	-	720×210	-	830×210
最大工件长度/最大车削长度			mm	750/650; 1000/900; 1500/1400; 2000/1900
床身宽度、硬度			mm	400,Rc52
刀杆截面尺寸			mm	25×25
主轴	主轴转速范围（级数）	正转	r/min	11-1600（24）
		反转	r/min	14-1580（12）
	主轴内孔及主轴头型式		mm	80 A28
	前主轴孔锥度		No.	Φ90mm(1:20)
进给	主轴每转纵向进给（64）种	标准	mm/r	0.11-1.6
		小进给	mm/r	0.028-0.11
		加大进给	mm/r	1.76-6.4
	主轴每转横向进给（64）种	标准	mm/r	0.05-0.8
		小进给	mm/r	0.014-0.05
		加大进给	mm/r	0.88-3.2
刀架	刀架横向行程		mm	320				420
	小刀架移动行程		mm	140
	刀架转盘回转角度		°	±90
	刀架快移速度	纵向	m/min	4
		横向	m/min	2
尾座	尾座主轴直径/行程/主轴孔锥度		-	75mm/150mm/莫氏5＃
加工螺纹范围	公制螺纹范围	44种	mm	1-192
	英制螺纹范围	28种	t.p.i	1/2-24
	模数螺纹范围	39种	mm	0.25-48
	径节螺纹范围	38种	D.p	1/2-96
主电机功率			kw	7.5
主机净重		750mm	kg	1990		2060		2180
		1000mm	kg	2070		2140		2260
		1500mm	kg	2220		2290		2437
		2000mm	kg	2570		2640		2787
机床外形尺寸 （长×宽×高）		750mm	mm	2418×1000×1270		2418×1037×1315		2418×1130×1370
		1000mm	mm	2668×1000×1270		2668×1037×1315		2668×1130×1370
		1500mm	mm	3168×1000×1270		3168×1037×1315		3168×1130×1370
		2000mm	mm	3668×1000×1270		3668×1037×1315		3668×1130×1370
