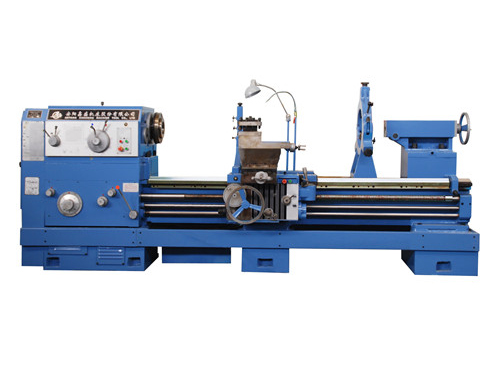

卧式普通车床

2012-11-26

　　产品介绍：
　　卧式车床系列主要适用于车削内外圆柱面、圆锥面、及其它旋转零件，可加工各种公制、英制、模数和径节螺纹，并能拉削油沟和键槽。本系列车床主要有以下特点：
　　1.床身侧壁采用双筋板，内筋形状采用箱型组合结构，机床高于一般车床，精度稳定，能进行强力切削。
　　2.溜板设有快移结构，用单手柄形象化操纵。
　　3.床鞍导轨采用贴结“TSF”软带耐磨材料。
　　4.根据用户需要，小刀架可增加自动走刀，可用上刀架单独激动车削圆锥面，还可以用上刀架与纵向进给配合车削长圆锥面。

项目 Item	单位	CW6163B/6263B	CW6180B/6280B	CW6194B/6294B
加工范围 Capacities
床身上最大回转直径	mm	630	800	940
最大切削直径	mm	350	520	660
最大工件长度	mm	50 1000 1500 2000 3000 4000 5000 6000 8000 10000
最大切削长度	mm	600 850 1350 1850 2850 3850 4850 5850 7850 9850
马鞍最大回转直径	mm	830	1000	1140
马鞍有效宽度	mm	300
床身导轨宽度	mm	550
主轴 Spindle
主轴端部代号		C11
主轴通孔直径	mm	100
主轴前端锥孔		1:20/120
主轴转速范围	r/min	7.5~1000	6~800	6~800
主轴转速级数		18
进给 Feed motion
纵横进给量范围	r/min	64;0.1~24.32
横纵进给量比		1/2
丝杠螺距	mm	12
公制螺纹种数范围	mm	50;1~240
英制螺纹种数范围		26;14~1
模数螺纹种数范围	mm	53;0.5~120
径节螺纹种数范围		24;28~1
溜板快移速度	mm/min	4000
刀架 Tool post
下刀架最大横向行程	mm	440	540	570
上刀架最大行程	mm	200
刀杆截面	mm	32（刀架尺寸192x192）
尾座 Tailstock
尾座套筒直径	mm	100
尾座套筒行程	mm	250
尾座套筒锥孔		mores 5
其他 Others
主电机功率	kw	11
机床长度	mm	2958 3275 3725 4225 5225 6275 7355 8355 10275 12275
机床宽度	mm	1393	1473	1430
机床高度	mm	1537	1622	1690
