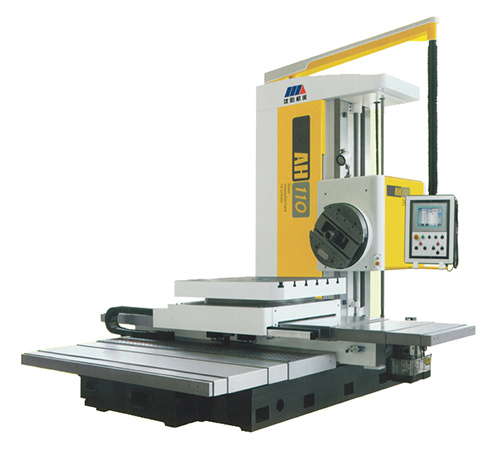

AH系列自动铣镗床
2012-11-26
AH系列自动铣镗床是沈阳机床股份有限公司中捷钻镗床厂针对国内外机械制造行业的发展形势，对机床市场进行分析、研究后、精心开发的一款新产品。本机床是具有较高自动化程度的万能机床，其工作性能以镗、铣为主，也可进行钻孔、扩孔、铰孔、锪平面等多种工序加工；特别适宜多孔系、孔距要求较精确的箱型零件；带有固定平旋盘，平旋盘上的滑块可径向进给，能加工较大尺寸的孔，车外圆、平面、切槽等。
本机床可广泛应用于国防军工、航天航空、船舶、冶金、铁路机车车辆、汽车制造、工程机械、风能发电、矿山机械、纺织、印刷、轻工、机床制造等行业，是加工箱体类零件尤其是具有规则孔类零件高性价比设备。
AH系列主要规格参数
|
项目 |
|
单位 |
AH110 |
AH130 |
|
主轴直径 |
|
mm |
110 |
130 |
|
主轴最大扭转力矩 |
|
Nm |
1250 |
3200 |
|
平旋盘最大扭转力矩 |
|
Nm |
1960 |
4700 |
|
主轴可承受最大轴向抗力 |
|
N |
12250 |
31360 |
|
主轴内孔锥度 |
|
|
ISO7:24 No50 |
ISO7:24 No50 |
|
工作台行程 |
纵向（Z轴） |
mm |
1400 |
2000 |
|
横向（X轴） |
mm |
1600 |
2000 |
|
|
主轴中心线距工作台面距离 |
最大（Y向） |
mm |
1200 |
1800 |
|
最小（Y向） |
mm |
0 |
0 |
|
|
主轴最大行程(w轴） |
|
mm |
600 |
900 |
|
平旋盘滑块最大行程（u轴） |
|
mm |
200 |
250 |
|
工作台可承受最大重量 |
|
kg |
5000 |
10000 |
|
主轴转速范围 |
|
rpm |
8-1100 |
8-800 |
|
工作台工作面积（长×宽) |
|
mm |
1250×1100 |
1800×1600 |
|
机床外形尺寸（长x宽×高） |
|
mm |
5400×3700×3500 |
7200×4700×4000 |
|
机床重量 |
|
kg |
18000 |
29300 |
|
主电机功率 |
|
Kw |
15 |
22 |
