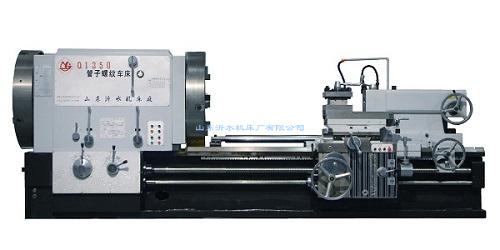

Q1350 管子螺纹车床
2019-11-13
Q1350型管子螺纹车床是专为大口径管件进行车削加工而设计的卧式车床，在具备普通车床的全部功能的同时，专业用于大口径管件及棒件的加工，广泛应用于机械制造、石油、化工、煤炭、地质勘探、城市给排水等行业的机械加工作业；车床主轴通孔大、主轴箱前后均有卡盘、并配备有锥度杠，主轴通孔直径520mm，可用于加工直径范围330mm-510mm的各种内外螺纹，包括公制、英制、锥度螺纹等，同时可对轴类、盘类零件进行外圆、内孔和端面的加工。
|
主要规格 |
Q1350管子螺纹车床 |
|
床身上最大回转直径mm |
1200 |
|
工作台最大回转直径mm |
810 |
|
最大工件长度mm |
1500/3000 |
|
主轴转速级数/范围r/min |
9级/4.9-180 |
|
床身宽度mm |
755 |
|
主轴通孔直径mm |
520 |
|
公制螺纹级数/范围mm |
23/1-15 |
|
英制螺纹级数/范围t.p.i |
22/2-28 |
|
刀架规格尺寸mm |
45×45 |
|
卡盘直径尺寸mm |
1000（电动四爪） |
|
主电机功率kW |
22 |
|
外形尺寸mm |
5000/6500×2100×1850 |
