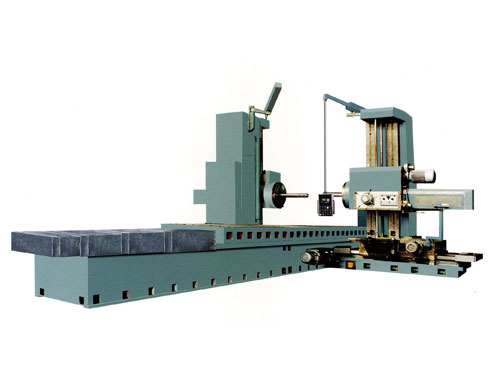

TPX65系列数显双面刨台卧式镗铣床
2012-11-30
TPX65系列数显双面刨台卧式镗铣床是卧式镗铣床的变形产品，可用于大型零件的钻、镗、扩、铰孔、锪平面、铣平面、切槽、车螺纹等切削加工。机床主副机在直线移动坐标上均配有NEWALL公司球珊数显测量系统，因此本机床特别适用于大型零件上远距离孔系加工，同时主副机对同轴孔的加工能够保证很好的同轴度。
TPX65系列主要规格参数
项目 单位 TPX6511×2 TPX6513×2 主轴直径 mm 110 130 主轴锥孔 Morse No6 (可选ISO 7:24 No50) Metric 80 (可选ISO 7:24 No 50) 主轴最大钮矩 N.m 1225 3136 主轴最大轴向抗力 N 12250 31360 主轴转速级数 22 24 主轴转速范围 r/min 8-1000 4-800 主电机功率 kW 7.5 15 工作台尺寸 mm 可依据客户要求定 可依据客户要求定 X轴行程 mm 可依据客户要求定 可依据客户要求定 Y轴行程(Y1/Y2) mm 1600 1600 Z轴行程(Z1/Z2) mm 0/500/1000/1250 0/500/1000/1250 W轴行程（W1/W2） mm 600 900 U轴行程（U1/U2） mm 180 250 主轴每转各轴进给量范围（Y、Z、W、U） mm/r 0.04-6/0.01-1.88 0.05-8/0.01-2 机床外形尺寸 及机床重量 依据具体规格而定
